隨著芯片晶源向微型化、高集成化發展,微孔加工質量成為決定芯片性能的核心因素。飛秒激光鉆孔設備憑借“冷加工”優勢,已成為替代傳統機械、普通激光鉆孔的主流選擇。但不同芯片場景對設備參數、功能的需求差異顯著,若選型不當,不僅無法發揮設備價值,還可能增加生產成本——本文將從場景適配、核心參數、運維成本三方面,梳理飛秒激光鉆孔設備的選型要點,幫助芯片企業精準匹配需求。
芯片類型不同,對微孔直徑、深度、材料特性的要求差異極大,這也決定了飛秒激光鉆孔設備的選型方向需針對性調整,避免 “一刀切” 式采購。

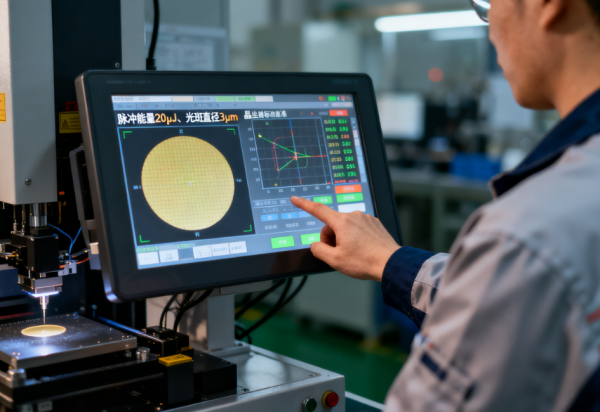

功率半導體(如 IGBT、MOSFET)多采用碳化硅、氮化鎵等硬脆材料,且需通過微孔實現高效散熱,因此飛秒激光鉆孔設備需滿足三大核心要求:一是脈沖能量范圍,建議選擇 10-50μJ 的設備,確保穿透 200-500μm 厚的 SiC 晶源時不產生分層;二是重復頻率,推薦 50-100kHz,平衡加工效率與微孔內壁光滑度(Ra 值需≤0.3μm);三是輔助氣體系統,需搭配氮?dú)獗Wo(hù)功能,防止加工過程中 SiC 材料氧化,避免微孔內壁出現雜質層。某新能源汽車芯片企業數據顯示,按此參數選型的飛秒激光鉆孔設備,SiC 晶源加工良率可達 99.1%,比參數不匹配的設備高 12%。
5G 射頻芯片晶源的微孔用于信號互聯,對阻抗一致性要求極高,飛秒激光鉆孔設備需具備 “脈沖整形” 功能,通過調整脈沖波形使微孔孔徑偏差≤0.5μm,確保阻抗誤差小于 2%;同時需支持 “三維路徑規劃”,應對射頻芯片晶源的非平面微孔加工需求。
CMOS 圖像傳感器芯片晶源的微孔需滿足透光性要求,飛秒激光鉆孔設備的聚焦精度需達到 ±0.2μm,避免因光斑偏移導致微孔邊緣出現陰影區;此外,設備需搭載 “缺陷檢測模塊”,加工后實時檢測微孔直徑、垂直度,減少后續檢測環節的工作量。某圖像傳感器廠商反饋,具備這些功能的飛秒激光鉆孔設備,可使傳感器像素不良率降低至 0.3% 以下。
量子芯片、先進封裝芯片的微孔尺寸已向 2μm 以下發展,選型時需關注飛秒激光鉆孔設備的 “功率擴展能力”—— 優先選擇可升級至 10μJ 以下脈沖能量的設備,避免未來因工藝升級需重新采購;同時需支持 “多波長切換”(如 1064nm 與 532nm),適配未來可能出現的新型柔性晶源材料。
除場景適配外,設備的核心性能指標直接影響長期使用成本,選型時需重點關注以下四點,避免陷入 “只看價格不看性價比” 的誤區。

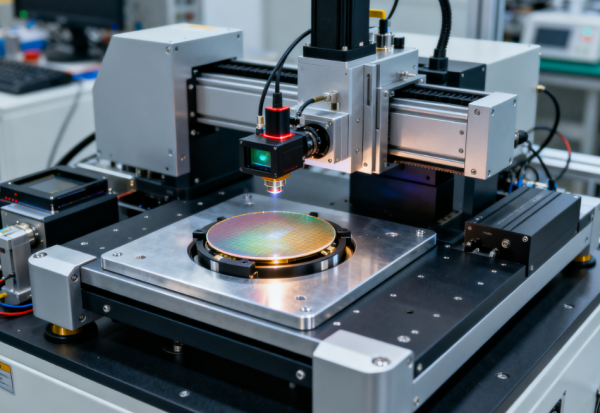

飛秒激光鉆孔設備的定位精度需以 “動態定位” 數據為準,而非靜態參數 —— 部分設備靜態定位精度達 ±0.3μm,但動態加工時因振鏡響應延遲,精度會降至 ±1μm,導致批量加工中微孔位置偏差增大。建議選型時要求廠商提供 “連續加工 1000 個微孔后的位置偏差報告”,確保動態定位精度穩定在 ±0.5μm 以內。此外,設備的導軌材質需為花崗巖或高精度合金,減少長期使用后的形變,延長精度校準周期(理想周期為 6-12 個月,而非 3-6 個月)。
飛秒激光鉆孔設備的核心耗材為 “激光晶體” 與 “振鏡鏡片”,選型時需確認激光晶體壽命(推薦≥10000 小時,而非 5000 小時),單次更換成本控制在設備總價的 5% 以內;振鏡鏡片需采用增透膜技術,透光率≥99.5%,減少能量損耗的同時延長壽命(≥8000 小時)。按此標準選型,單臺飛秒激光鉆孔設備年均耗材成本可控制在 2-3 萬元,比低壽命耗材設備節省 60%。
若芯片企業為規?;a(chǎn),飛秒激光鉆孔設備需支持 “自動化上下料” 接口,可與晶圓傳送系統對接,減少人工操作;同時需具備 “MES 系統互聯” 功能,實時上傳加工數據,便于產線管理。某大型芯片代工廠測算,具備自動化集成能力的飛秒激光鉆孔設備,單臺設備可減少 2 名操作人員,年人工成本節省 15-20 萬元。
飛秒激光鉆孔設備的技術復雜度高,選型時需關注廠商的售后服務能力:一是響應時間,要求故障后 24 小時內上門;二是備件庫存,核心部件(如激光模塊、振鏡)需有現貨,避免停機超過 48 小時;三是技術培訓,廠商需提供操作人員與維護人員的免費培訓,確保設備快速投產。某芯片企業因忽視售后,曾因設備故障停機 72 小時,直接損失超 50 萬元。
選型后,科學的運維的成本控制可進一步提升飛秒激光鉆孔設備的投資回報,延長設備使用壽命。
每日開機前需檢查激光光路清潔度,用專用擦拭紙清潔鏡片,避免灰塵導致能量損耗;每周檢查冷卻系統水質,確保電阻率≥15MΩ,防止水垢堵塞管路;每月校準聚焦光斑位置,確保偏差不超過 0.3μm。按此維護流程,飛秒激光鉆孔設備的故障發生率可降低 70%,平均無故障運行時間(MTBF)提升至 800 小時以上。
從長期成本來看,飛秒激光鉆孔設備的投資回報優勢顯著:以加工 12 英寸硅片為例,飛秒激光鉆孔設備初期投入雖比機械鉆孔高 50%,但年均維護成本僅為機械鉆孔的 30%(機械鉆孔需頻繁更換鉆頭,年均耗材成本 8-10 萬元);同時,飛秒激光鉆孔設備的良率比普通激光鉆孔高 11%,按單批次 100 片晶圓、每片價值 5000 元計算,年節省成本超 200 萬元,2-3 年即可收回初期投入差。
在芯片制造競爭日益激烈的當下,飛秒激光鉆孔設備的選型已不再是 “技術采購”,而是 “戰略決策”。通過結合芯片場景適配要求、聚焦核心性能指標、做好運維成本控制,企業可充分發揮飛秒激光鉆孔設備的優勢,在提升加工精度與良率的同時,降低長期生產成本。未來,隨著飛秒激光技術的持續迭代,飛秒激光鉆孔設備將進一步適配更多芯片場景,成為芯片企業突破制造瓶頸、提升市場競爭力的關鍵裝備。
